3DT420 Dreiachsiger Drehtisch mit maximaler Tragfähigkeit von 65 kg für Kalibrierungstests

Name: 3DT420 Dreiachsiger Drehtisch mit maximaler Tragfähigkeit von 65 kg für Kalibrierungstests
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 3DT420
Availability: InStock

Markenbezeichnung:	RUYA
Modellnummer:	3DT420
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Lieferzeit:	3-4 Monate
Zahlungsbedingungen:	T/T

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

ISO 9001

Gewicht laden:

≤65KG

Positionierungsfehler (innerlich):

keine Anforderungen an den dynamischen Index

Positionierungsfehler (mittel):

±4″

Fehler bei der Positionierung:

±4″

Drehbereich (innere):

±10°

Drehbereich (mittler):

-10° bis +150°

Drehbereich (Außenbereich):

± 150°

Maximale Größe des photoelektrischen Turms:

F420×680

Verpackung Informationen:

Holzboxen

Versorgungsmaterial-Fähigkeit:

≤ 3 Sätze, 3 Monate

Hervorheben:

Drehscheibe zur Drehachse-Kalibrierung

3DT420 Kalibrierumspielplatte

3 Achsen Kalibrierung Drehscheiben

Produkt-Beschreibung

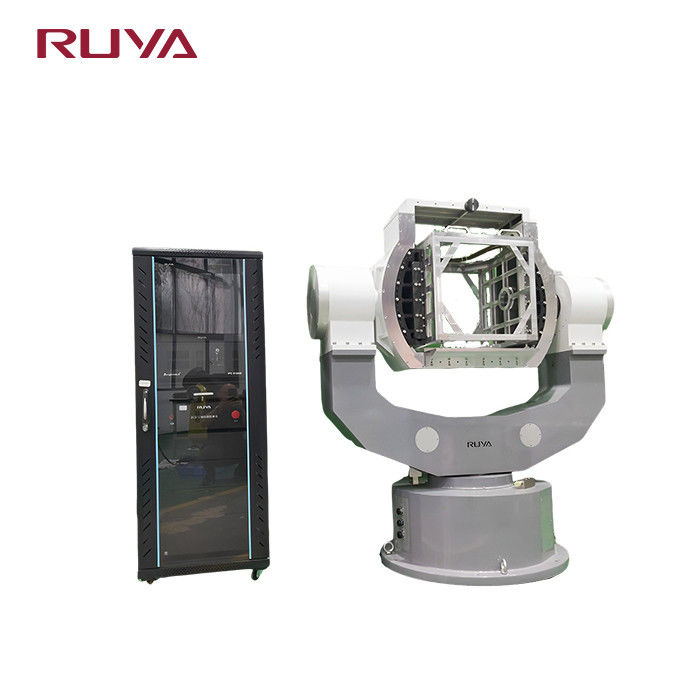

3DT420 Drehscheibe für die Kalibrierung von Drehtürmen mit drei Achsen

Produktübersicht

Die3DT420 Drehscheibe für die Kalibrierung von Drehtürmen mit drei Achsenist für die Offline-Kalibrierung von zweiachsigen fotoelektrischen Turmgeräten ausgelegt.Dieses Präzisionssystem bietet umfassende dreiachsige Bewegungsmöglichkeiten, um strenge Prüfbedingungen zu erfüllen.

Während der Zielturm nur mit zwei Freiheitsgraden (Azimuth und Schwung) arbeitet, umfasst dieser dreiachsige Prüfdrehscheibe eine Rollsachsenfunktion, um eine vollständige Prüfdeckung zu gewährleisten.Der Drehbereich und die Positionsgenauigkeit übersteigen den Bewegungsbereich und die Stabilitätsanforderungen des zu kalibrierenden Turms.

Technische Spezifikation

Parameter	Wert
Lastgewicht	≤ 65 kg
Drehgenauigkeit von Dreiachsen	± 3′′
Perpendikularität der Dreiachsen	± 3′′
Schnittstelle von drei Achsen	Ф0,5 mm Durchmesser Kugel
Positionierungsfehler der Winkelposition	Innenrahmen: Keine Anforderungen an den dynamischen Index Mittlerer Rahmen: ±4′′ Außenrahmen: ± 4′′
Zinsspanne	Innenrahmen: manuell Mittlerer Rahmen: ≥ 20°/s Außenrahmen: ≥ 20°/s
Drehbereich	Innenrahmen: ±10° Mittlerer Rahmen: -10°~+150° Außenrahmen: ± 150°
Maximale Winkelbeschleunigung	Innenrahmen: manuell Mittlerer Rahmen: ≥ 20°/s2 Außenrahmen: ≥ 20°/s2
Benutzer-Slip-Ring	Anpassbar
Maximale Größe des photoelektrischen Turms	F420×680
