2DTGZ280C Doppelachsen-Satelliten-Tracking-Turntable mit 80 kg Nutzlast

Name: 2DTGZ280C Doppelachsen-Satelliten-Tracking-Turntable mit 80 kg Nutzlast
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2DTGZ280C
Availability: InStock

Markenbezeichnung:	RUYA
Modellnummer:	2DTGZ280C
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Lieferzeit:	3-4 Monate
Zahlungsbedingungen:	T/T

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

ISO 9001

Winkel Drehbereich (Außenrahmen):

± 355°

Angle Rotary Range（Inner frame）:

-20°~+95°

Maximum Angular Acceleration( Inner frame):

≥1°/s²

Maximum Angular Acceleration( Outer frame):

≥1°/s²

Positioning Error:

±3″

Code Disc Resolution:

1″

For Stellar Targets, Open-Loop Tracking Accuracy (RMS):

Error within 10 seconds <0.5″, error within 60 minutes <1″;

Für Raumziele: Open-Loop-Tracking-Genauigkeit (RMS):

Einfachachse<3′′

Verpackung Informationen:

Holzboxen

Versorgungsmaterial-Fähigkeit:

≤ 3 Sätze, 3 Monate

Hervorheben:

Nachfolgende Drehscheibe 2 Achse

Satelliten-Tracking-Turntable

80 kg zweiachsige Drehteller

Produkt-Beschreibung

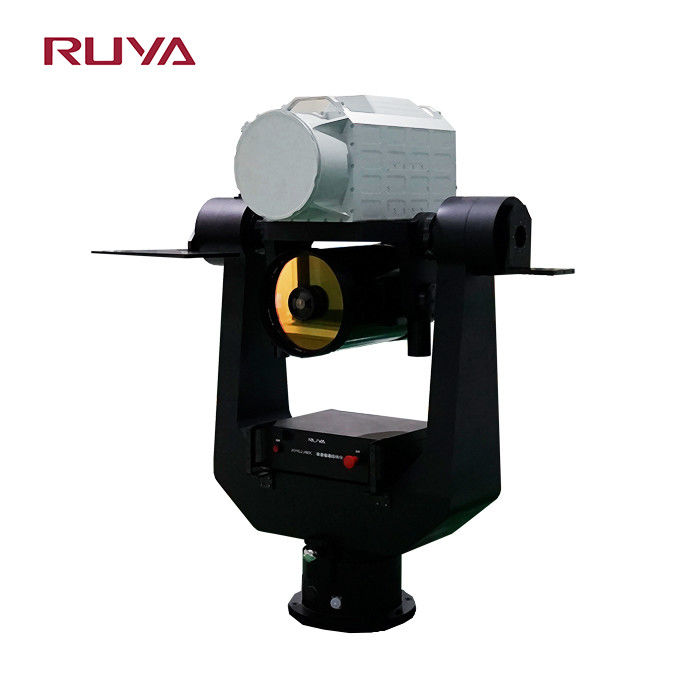

2DTGZ280C Doppelachs Satelliten-Tracking-Turntable mit 80 kg Nutzlast

Beschreibung des Produkts

2DTGZ280C dual-axis tracking turntable adopts a high-rigidity tabletop design and is equipped with an azimuth axis (X) and pitch axis (Y) dual-degree-of-freedom motion system to meet the dynamic testing needs of precision componentsDas Gerät unterstützt die Positionssteuerung, den Geschwindigkeitsschwung und den dynamischen Verfolgungsmodus.Die Kombination von hochauflösendem Encoder und geringer Reibungstechnologie gewährleistet keinen Rückkehrfehler während des Prüfprozesses, die eine zuverlässige dynamische Testplattform für wissenschaftliche Forschungsinstitute bietet.

Produktparameter

Spezifikation
1	Lastgewicht	80 Kilo
2	Winkel Drehbereich	Außenrahmen:± 355°
2	Winkel Drehbereich	Innenrahmen:-20° bis +95°
3	Rotationsgenauigkeit von Doppelachsen	± 3′′
4	Perpendikularität der doppelten Achse	±3′′
5	Positionierungsfehler der Winkelposition	± 3′′
6	Positionierungswiederholbarkeit der Winkelposition	±2′′
7	Genauigkeit der Rate	ω≤1°/s, 2 x 10-3 (1° Durchschnitt))
		1°/s≤ω<10°/s, 2 × 10-4 (Durchschnitt 10°)
		ω≥10°/s, 2 x 10-5 (Durchschnitt von 360°)
8	Beibehalten Sie eine präzise Verfolgungsgeschwindigkeit	Ausrichtung: ≥2°/s, maximal ≥10°/s
8	Beibehalten Sie eine präzise Verfolgungsgeschwindigkeit	Schwung: ≥1°/s, maximal ≥4°/s;
9	Maximale Winkelbeschleunigung	Innenrahmen: ≥1°/s2
9	Maximale Winkelbeschleunigung	Außenrahmen: ≥1°/s2
10	Auflösung der Code-Disc	1 "
11	Nullpunkt	Mit Code-Disc Nullpunkt
12	Für Sternziele: Open-Loop-Tracking-Genauigkeit (RMS)	Fehler innerhalb von 10 Sekunden <0,5′′, Fehler innerhalb von 60 Minuten <1′′;
13	Für Raumziele: Open-Loop-Tracking-Genauigkeit (RMS)	Einfachachse<3′′

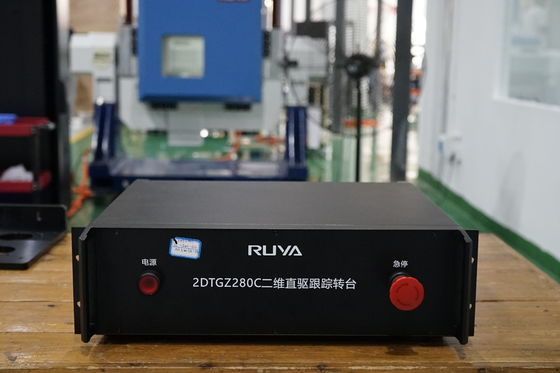

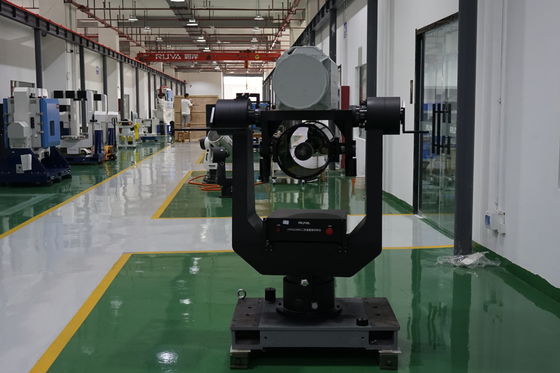

2DTGZ280C Doppelachsen-Satelliten-Tracking-Turntable mit 80 kg Nutzlast 0

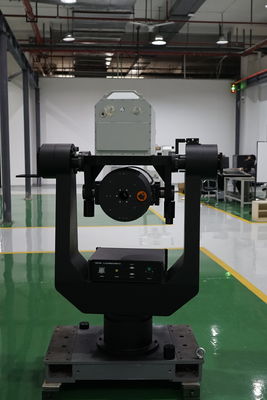

2DTGZ280C Doppelachsen-Satelliten-Tracking-Turntable mit 80 kg Nutzlast 1
