2-STGZ/1 Direktantrieb Dual-Axis Tracking Drehscheibe 30Kg Belastung

Name: 2-STGZ/1 Direktantrieb Dual-Axis Tracking Drehscheibe 30Kg Belastung
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2-STGZ/1
Availability: InStock

Markenbezeichnung:	RUYA
Modellnummer:	2-STGZ/1
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Lieferzeit:	3-4 Monate
Zahlungsbedingungen:	T/T

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

ISO 9001

Load Weight:

30Kg

Winkel Drehbereich (Außenrahmen):

± 358°

Angle Rotary Range（Inner frame）:

-5°~+95°

Rundlaufgenauigkeit:

± 3′′

Positioning Error:

±3″

Positionierung von Wiederholbarkeit:

±2′′

For Stellar Targets, Open-Loop Tracking Accuracy (RMS):

Error within 10 seconds <0.5″, error within 60 minutes <1″;

For Space Targets, Open-Loop Tracking Accuracy (RMS):

Single axis<5″

Verpackung Informationen:

Holzboxen

Versorgungsmaterial-Fähigkeit:

≤ 3 Sätze, 3 Monate

Hervorheben:

Drehteller mit direkter Antriebsverfolgung

Drehscheibe mit doppelter Achsverfolgung

30 kg zweiachsige Drehscheibe

Produkt-Beschreibung

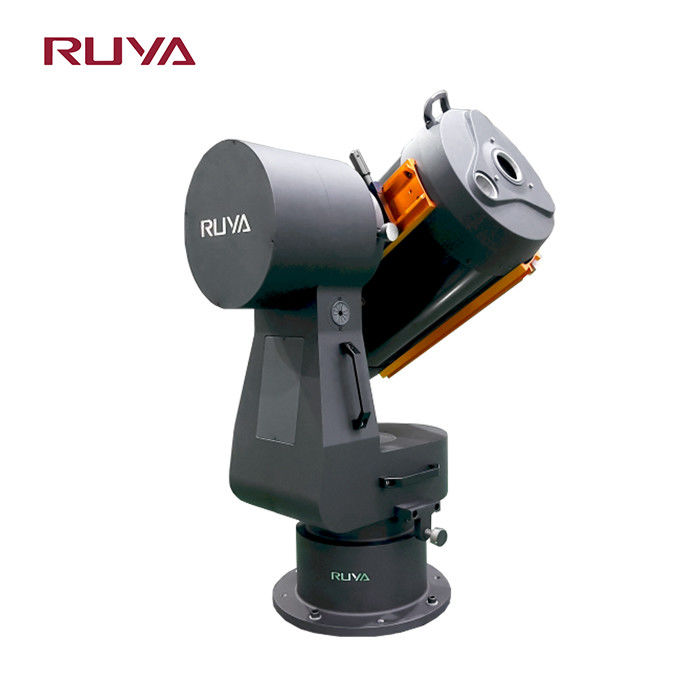

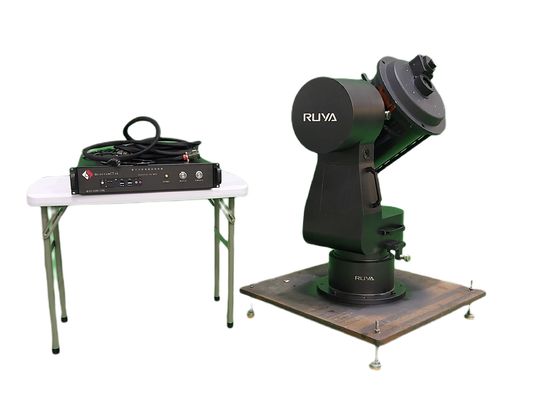

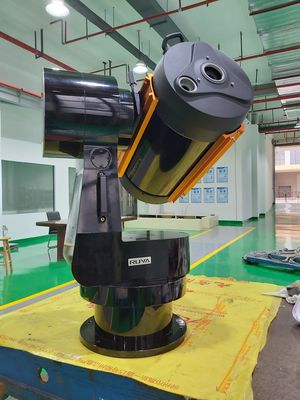

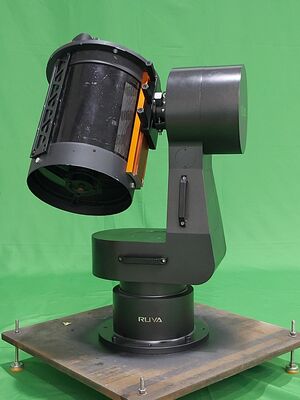

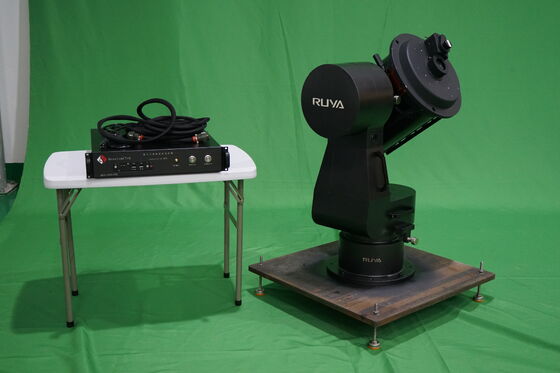

2-STGZ/1 Direktantriebs-Doppelachs-Turntable

Beschreibung des Produkts

Das 2-STGZ/1 direkt angetriebene Doppelachs-Tracking-Schaltplatten hat zwei Bewegungsfreiheitsgrade in der Azimut-Achse und in der Tonhöhe.Ein Gerät, das die Satellitenrichtung und die Haltung am Boden simuliert und gleichzeitig den Einfluss der Erdrotation eliminiertEs kann als Quantenkommunikations-Erdempfangsstation eingesetzt werden und kann zusammen mit dem Quantensatellitensender die Quantenkommunikation von Satelliten zur Erde vervollständigen.Zusammenarbeit mit der Benutzersoftware zur Steuerung und Anleitung, das zweidimensionale Tracking-Turntable hat die Fähigkeit, Satelliten zu verfolgen.

1Die L-förmige Struktur ermöglicht eine große Flexibilität bei der Lastinstallation.

2. Die Verwendung von hochpräzisen Encodern gewährleistet eine hohe Zuverlässigkeit der Verfolgungsgenauigkeit;

3Gleichstrommotoren und -antriebe verringern die Übertragungsverbindungen und sorgen dafür, daß das System keine Übertragungsfehler aufweist.

4Die Hauptstruktur der Ausrüstung besteht aus Luftfahrt-Guss-Aluminium-Legierungsmaterial, das leicht und stabil ist.

Produktparameter

Spezifikation
1	Lastgewicht	30 kg
2	Winkel Drehbereich	Außenrahmen:± 358°
2	Winkel Drehbereich	Innenrahmen:-5°~+95°
3	Rotationsgenauigkeit von Doppelachsen	± 3′′
4	Positionierungsfehler der Winkelposition	± 3′′
5	Positionierungswiederholbarkeit der Winkelposition	±2′′
6	Genauigkeit der Rate	ω≤1°/s, 2 x 10-3 (1° Durchschnitt))
		1°/s≤ω<10°/s, 2 × 10-4 (Durchschnitt 10°)
		ω≥10°/s, 2 x 10-5 (Durchschnitt von 360°)
7	Beibehalten Sie eine präzise Verfolgungsgeschwindigkeit	Anschluss:≥ 2°/s, maximal ≥ 10°/s,
7	Beibehalten Sie eine präzise Verfolgungsgeschwindigkeit	Schlagkraft:≥1°/s, maximal ≥4°/s;
8	Maximale Winkelbeschleunigung	Innenrahmen:≥1°/s2
8	Maximale Winkelbeschleunigung	Außenrahmen:≥1°/s2
9	Auflösung der Code-Disc	1 "
10	Nullpunkt	Mit Code-Disc Nullpunkt
11	Für Sternziele: Open-Loop-Tracking-Genauigkeit (RMS)	Fehler innerhalb von 10 Sekunden <0,5′′, Fehler innerhalb von 60 Minuten <1′′;
12	Für Raumziele: Open-Loop-Tracking-Genauigkeit (RMS)	Einfachachse < 5′′

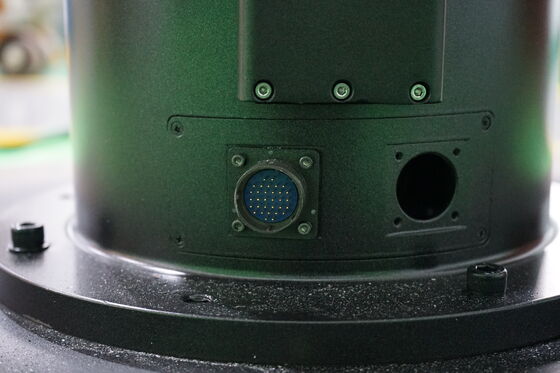

2-STGZ/1 Direktantrieb Dual-Axis Tracking Drehscheibe 30Kg Belastung 0

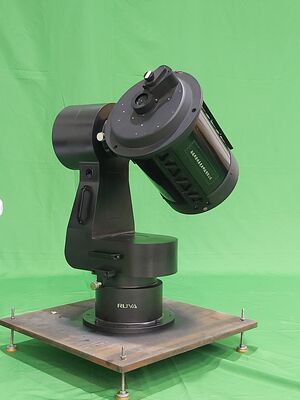

2-STGZ/1 Direktantrieb Dual-Axis Tracking Drehscheibe 30Kg Belastung 1
