2DT650GZ-B Optoelektronische Drehscheibe mit doppelter Achsverfolgung

Name: 2DT650GZ-B Optoelektronische Drehscheibe mit doppelter Achsverfolgung
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2DT650GZ-B
Availability: InStock

Markenbezeichnung:	RUYA
Modellnummer:	2DT650GZ-B
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Lieferzeit:	3-4 Monate
Zahlungsbedingungen:	T/T

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

ISO 9001

Load Weight:

100Kg

Table Diameter:

Ф650mm

Flachheit des Tisches:

00,02 mm

Table Runout:

0.02mm

Rotary Accuracy:

±3″

Perpendicularity:

±3″

Positioning Error（inner）:

±5″

Positioning Error（outer）:

±5″

Verpackung Informationen:

Holzkiste

Versorgungsmaterial-Fähigkeit:

≤ 3 Sätze, 3 Monate

Hervorheben:

100 kg schwerer Drehscheibe

Optoelektronische Tracking-Turntable-Anlage

2DT650GZ-B Drehscheibe mit zwei Achsen

Produkt-Beschreibung

DT650GZ-B Doppelachsverfolgungsoptoelektronisches Drehtischgerät

Beschreibung des Produkts

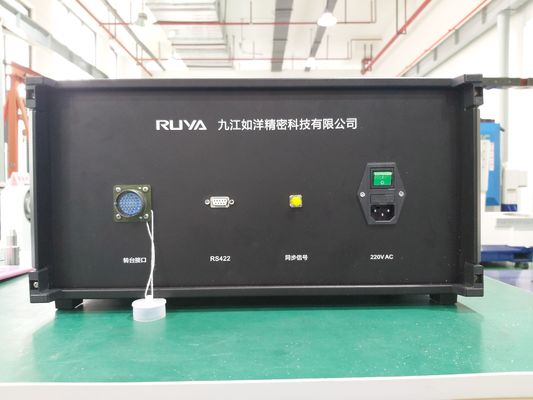

Das optoelektronische Gerät 2DT650GZ-B besteht aus einer mechanischen Plattform und einer Steuerbox, die über Kabel miteinander verbunden sind.Die Kontrollbox verfügt über eine RS422 Kommunikationsoberfläche und kann mit dem Hostcomputer kommunizieren.

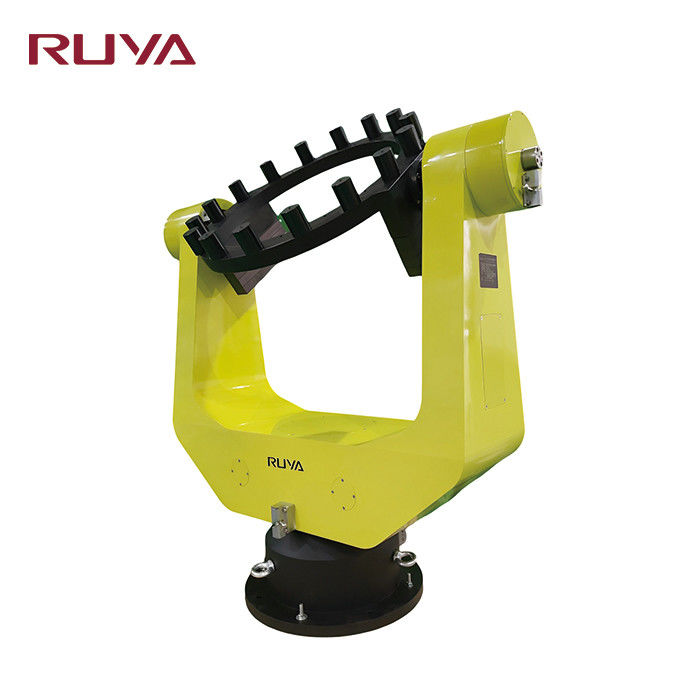

Die mechanische Plattformkarosserie hat eine auf- und abwärts gerichtete vertikale Struktur, wobei der obere Teil der Teil der Schrägungs- und der untere Teil der Teil der Azimut-Achse ist.Die Kontrollbox verfügt über Schaltkreismodule wie Winkel Auflösung, Motorantrieb, Leistungsumwandlung und serielle Kommunikation.

Produktparameter

Spezifikation
1	Lastgewicht	100 kg
2	Tischdurchmesser	F650 mm
3	Tischfläche	00,02 mm
4	Tabellenverteilung	00,02 mm
5	Rotationsgenauigkeit von Doppelachsen	±3′′
6	Perpendikularität der doppelten Achse	±3′′
7	Schnittstelle der zwei Achsen	Ф0,5 mm Durchmesser Kugel
8	Positionierungsfehler der Winkelposition	Außenrahmen:± 5′′".
8	Positionierungsfehler der Winkelposition	Innenrahmen:± 5′′".
9	Positionierungswiederholbarkeit der Winkelposition	±2′′
10	Zinsspanne	Innenrahmen:0.001°/s~100°/s".
10	Zinsspanne	Außenrahmen:0.001°/s~100°/s".
11	Winkel Drehbereich	Außenrahmen:kontinuierliche Drehung
11	Winkel Drehbereich	Innenrahmen:± 90°
12	Genauigkeit der Rate	ω≤1°/s, 2 x 10-3 (1° Durchschnitt))
		1°/s≤ω<10°/s, 2 × 10-4 (Durchschnitt 10°)
		ω≥10°/s, 2 x 10-5 (Durchschnitt von 360°)
13	Maximale Winkelbeschleunigung	Innenrahmen:≥ 30°/s2".
13	Maximale Winkelbeschleunigung	Außenrahmen:≥ 30°/s2

2DT650GZ-B Optoelektronische Drehscheibe mit doppelter Achsverfolgung 0

2DT650GZ-B Optoelektronische Drehscheibe mit doppelter Achsverfolgung 1
