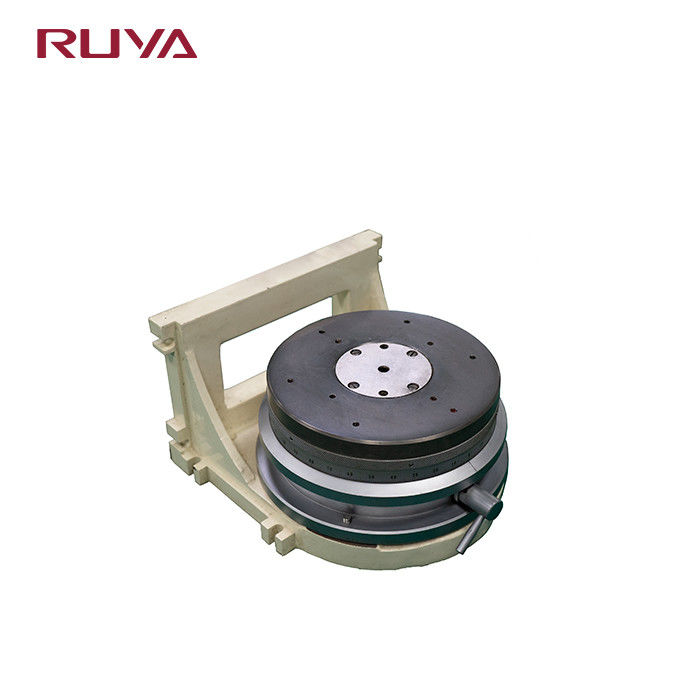

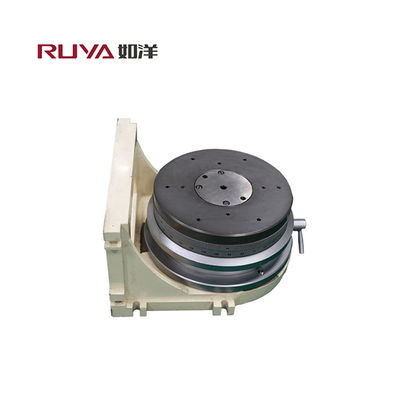

Mehrzahnindextabelle mit 10-30 kg Lastkapazität für die Präzisionsbearbeitung

Mehrzahnindextabelle mit 10-30 kg Lastkapazität für die Präzisionsbearbeitung

Markenbezeichnung:	RUYA
Modellnummer:	/
MOQ:	1 Stück
Preis:	Verhandlungsfähig
Lieferzeit:	20-30 Werktage
Zahlungsbedingungen:	T/T

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

ISO 9001

Wiederholbarkeit:

0.06"/0.12"

Tragfähigkeit:

10 bis 30 kg

Verpackung Informationen:

Holzboxen

Versorgungsmaterial-Fähigkeit:

1-10 Stück, 4-6 Wochen

Hervorheben:

Multi Tooth Indexing Table

30kg Indexing Table

10kg rotary indexing machine

Produkt-Beschreibung

Mehrzahnindextabelle 10-30 kg Lastkapazität 0,06'' 0,12'' Wiederholbarkeit

Produktübersicht

Die mehrzahnige Indextabelle ist ein Präzisionsgerät zur Winkelmessung, das sowohl als Winkelreferenz für die Messung als auch als Indexvorrichtung für die Präzisionsbearbeitung dient.Bei Verwendung mit einem photoelektrischen Autocollimator, ermöglicht die Erkennung hochpräziser Winkelvorrichtungen, einschließlich mehrfacher Prismen, Winkelblockmessgeräte und optischer Prismen.

Als Indexvorrichtung erleichtert sie die Bearbeitung von Präzisionsteilen mit hohen Winkelbedürfnissen, wie z. B. Löcherpositionen, vertikale Ebenen und parallele Ebenen, bei Standardfräsen, Bohren,SchleifenDie Unterteilung und die kombinierten Differenzialfunktionen der Mehrzahnindextabelle ermöglichen auch hochpräzise willkürliche Winkelmessungen.

Technische Spezifikation

Erzeugnis	Modell	Tischdurchmesser (mm)	Außendimension (mm)	Genauigkeit	Wiederholbarkeit der Winkelmessung	Lastkapazität (kg)	Gewicht (kg)
360-Zähne-Vertikal-Mehrzähne-Indextabelle	DFT-360A	Φ205	Φ235*83	0.2′′ 0,5′′	00,06" und 0,12"	30	20
mit einer Breite von nicht mehr als 20 mm,	DFT-360X	Φ108	Φ140*60	0.3′′ 0,5′′	0.12"	10	4
mit einer Breite von nicht mehr als 20 mm,	WDFT-360X	Φ108	Φ140*80	0.3′′ vertikal 0,5′′ horizontal	0.12"	10	5
mittelgroßer vertikaler Mehrzahnindextabell mit 360-Zähnen	DFT-360D	Φ140	Φ180*83	0.2′′ 0,5′′	00,06" und 0,12"	20	8
mittelgroßer vertikaler und horizontaler Mehrzahnindextabelle mit 360-Zähnen	WDFT-360E	Φ160	Φ180*100	0.3′′ vertikal 0,5′′ horizontal	0.12"	20	10
391-Zähne-Mehrzähne-Indextabelle	DFT-391A	Φ205	Φ235*83	0.2′′ 0,5′′	00,06" und 0,12"	30	20
Kleinstgröße 391-Zähne-Mehrzähne-Indextabelle	DFT-391X	Φ108	Φ140*60	0.3′′ 0,5′′	0.12"	10	4
Vertikal- und Horizontalindextabelle mit mehreren Zähnen mit 391 Zähnen	WDFT-391X	Φ100	Φ140*80	0.3′′ vertikal 0,5′′ horizontal	0.12"	10	5
mittelgroßer vertikaler und horizontaler Indextabelle mit mehreren Zähnen mit 391 Zähnen	WDFT-391E	Φ160	Φ180*100	0.3′′ vertikal 0,5′′ horizontal	0.12"	20	10
mittelgroßer, vertikaler, mehrzahniger Indextabelle mit 391 Zähnen	DFT-391G	Φ140	Φ180*83	0.2′′ 0,5′′	00,06" und 0,12"	20	8
Vertikaler Mehrzahnindextabell mit 8 mm Loch 552 Zähne	DFT-552A	Φ200	Φ235*88	0.2′′ 0,5′′	00,06" und 0,12"	30	20
mittelgroßer vertikaler und horizontaler Mehrzahnindextabelle mit 552 Zähnen	WDFT-552E	Φ160	Φ180*100	0.3′′ vertikal 0,5′′ horizontal	0.12"	20	10
Vertikaler Mehrzahnindextabell mit 552 Zähnen mit konischer Welle	DFT-552F	Φ207	Φ235*100	0.2′′	0.06"	30	20
720-Zähne-Vertikal-Mehrzahn-Indextabelle	DFT-720A	Φ205	Φ235*100	0.2′′ 0,5′′	00,06" und 0,12"	30	20
