2DT400-A02 Zweiachsiger elektrischer Drehteller-Innenring mit hoher Geschwindigkeit und 15 kg Lastgewicht

Name: 2DT400-A02 Zweiachsiger elektrischer Drehteller-Innenring mit hoher Geschwindigkeit und 15 kg Lastgewicht
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2DT400-A02
Availability: InStock

Markenbezeichnung:	RUYA
Modellnummer:	2DT400-A02
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Lieferzeit:	3-4 Monate
Zahlungsbedingungen:	T/T

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

ISO 9001

Gewicht laden:

15 kg

Tischdurchmesser:

F400 mm

Rundlaufgenauigkeit:

± 3′′

Vertikalisierung:

± 3′′

Kreuzung:

Ф0,5 mm Durchmesser Kugel

Positionierung von Wiederholbarkeit:

±2′′

Benutzer-Slip-Ring:

Anpassbar

Gewicht:

≤200kg

Verpackung Informationen:

Holzboxen

Versorgungsmaterial-Fähigkeit:

≤ 3 Sätze, 3 Monate

Hervorheben:

Elektrische Drehscheiben mit zwei Achsen

2DT400-A02 Drehscheibe mit zwei Achsen

Hochgeschwindigkeits-Zwei-Achsen-Spieler

Produkt-Beschreibung

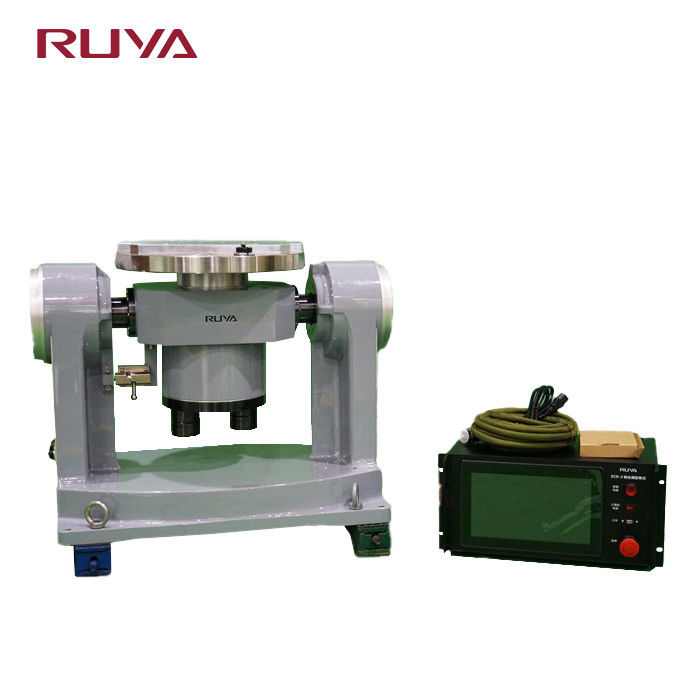

2DT400-A02 Elektro-Doppelachs-Turntable Innenring Hochgeschwindigkeit

Produktübersicht

The 2DT400-A02 Dual-axis Inner Ring High-speed Electric Turntable is a high-precision two-dimensional motion testing equipment equipped with dual degrees of freedom in the azimuth axis (X) and pitch axis (Y), die eine kontinuierliche Drehung und eine große Winkelhöhenanpassung realisieren kann.Es verwendet ein Präzisionsservoantriebssystem mit hoher Steifigkeit und geringen Reibungsmerkmalen, um einen reibungslosen Betrieb und eine präzise Positionierung zu gewährleisten.

Dieser Drehtisch eignet sich für die dynamische Leistungsprüfung in der Trägheitsnavigation, photoelektrischen Verfolgung, Radarprüfung und anderen Bereichen.unterstützt ein individuelles Design, und erfüllt die Anforderungen an Schwung-, Rate-Tracking- und Positionsstabilitätsprüfungen verschiedener Präzisionskomponenten.

Technische Spezifikation

Spezifikation	Einzelheiten
Lastgewicht	15 kg
Tischdurchmesser	F400 mm
Tischfläche	00,02 mm
Tabellenverlauf	00,02 mm
Rotationsgenauigkeit von Doppelachsen	± 3′′
Perpendikularität der doppelten Achse	± 3′′
Schnittstelle der zwei Achsen	Ф0,5 mm Durchmesser Kugel
Positionierungsfehler der Winkelposition	Außenrahmen: ±3′′ Innenrahmen: ±2′′
Positionierungswiederholbarkeit der Winkelposition	±2′′
Zinsspanne	Innenrahmen: 0,01°/s~3600°/s Außenrahmen: 0,01°/s~400°/s
Genauigkeit der Rate	ω≤1°/s: 2×10−3 (1° Durchschnitt) 1°/s≤ω<10°/s: 2×10−4 (10° im Durchschnitt) ω≥10°/s: 2×10−5 (durchschnittlich 360°)
Maximale Winkelbeschleunigung	Innenrahmen: ≥ 200°/s2 Außenrahmen: ≥ 100°/s2
Benutzer-Slip-Ring	Anpassbar
Gewicht	≤ 200 kg
