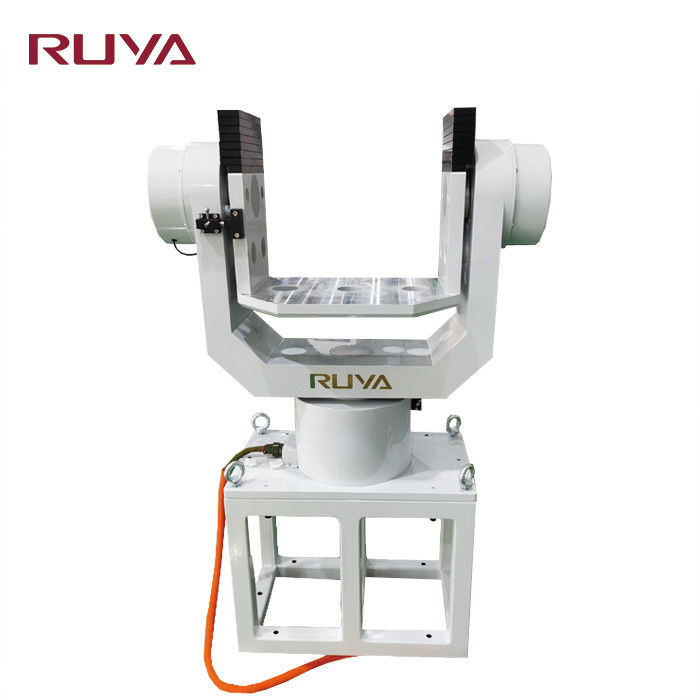

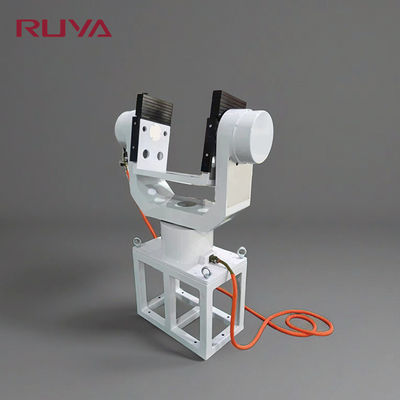

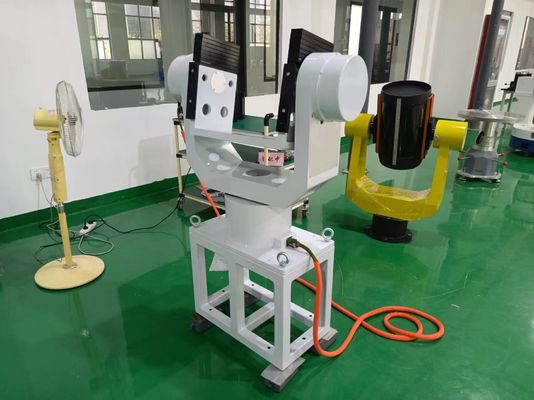

2DTGZ-B Doppelachsen-Hochpräzisions-Bewegungstest-Tracking-Turntable

Name: 2DTGZ-B Doppelachsen-Hochpräzisions-Bewegungstest-Tracking-Turntable
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2DTGZ-B
Availability: InStock

Markenbezeichnung:	RUYA
Modellnummer:	2DTGZ-B
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Lieferzeit:	3-4 Monate
Zahlungsbedingungen:	T/T

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

ISO 9001

Load Weight:

50Kg

Lastgröße:

300 mm × 300 mm × 200 mm

Rate Range（inner）:

0.001°/s~15°/s

Zinsbereich (außen):

0.001°/s~15°/s

Angle Rotary Range（inner）:

-50°~+50°

Angle Rotary Range（outer）:

0~360°

Maximale Winkelbeschleunigung (innerlich):

≥ 10°/s2

Maximum Angular Acceleration（outer）:

≥10°/s²

Verpackung Informationen:

Holzkiste

Versorgungsmaterial-Fähigkeit:

≤ 3 Sätze, 3 Monate

Hervorheben:

2DTGZ-B-Tracking-Turntable

Hochpräzisions-Turntable

Bewegungstest zweiachsiger Drehscheibe

Produkt-Beschreibung

2DTGZ-B Doppelachs-Hochpräzisions-Testdrehscheibe mit Bewegungsverfolgung

Beschreibung des Produkts

Der zweiachsige Drehscheibe ist eine hochpräzise zweidimensionale Bewegungstestplattform mit zwei Freiheitsgraden für die Azimut-Achse (X-Achse) und die Tonhöhe-Achse (Y-Achse).Es verwendet eine präzise Servo-Steuerungstechnologie und soll mehrdimensionale dynamische Leistungstests für Luftfahrtkomponenten durchführen., optoelektronische Geräte, Trägheitsnavigationssysteme usw.und dynamische Nachverfolgung, um die Anforderungen an hohe Zuverlässigkeit für komplexe Bewegungspfade in der Militärindustrie und in der wissenschaftlichen Forschung zu erfüllen.

Produktparameter

Spezifikation
1	Lastgewicht	50 Kilo
2	Lastgröße	300 mm × 300 mm × 200 mm
3	Rotationsgenauigkeit von Doppelachsen	±3′′
4	Perpendikularität der doppelten Achse	±3′′
5	Schnittstelle der zwei Achsen	Ф0,5 mm Durchmesser Kugel
6	Positionierungsfehler der Winkelposition	Außenrahmen:± 15′′".
6	Positionierungsfehler der Winkelposition	Innenrahmen:± 15′′".
7	Positionierungswiederholbarkeit der Winkelposition	± 15′′
8	Zinsspanne	Innenrahmen:0.001°/s~15°/s".
8	Zinsspanne	Außenrahmen:0.001°/s~15°/s".
9	Winkel Drehbereich	Außenrahmen:0 bis 360°
9	Winkel Drehbereich	Innenrahmen:-50° bis +50°
10	Genauigkeit der Rate	ω≤1°/s, 2 x 10-3 (1° Durchschnitt))
		1°/s≤ω<10°/s, 2 × 10-4 (Durchschnitt 10°)
		ω≥10°/s, 2 x 10-5 (Durchschnitt von 360°)
11	Maximale Winkelbeschleunigung	Innenrahmen:≥ 10°/s2
11	Maximale Winkelbeschleunigung	Außenrahmen:≥ 10°/s2

2DTGZ-B Doppelachsen-Hochpräzisions-Bewegungstest-Tracking-Turntable 0

2DTGZ-B Doppelachsen-Hochpräzisions-Bewegungstest-Tracking-Turntable 1
