2DTGZ-B Zweiachsige zweidimensionalen Hochpräzisions-Bewegungstestdrehscheibe mit 50 kg Lastgewicht

Name: 2DTGZ-B Zweiachsige zweidimensionalen Hochpräzisions-Bewegungstestdrehscheibe mit 50 kg Lastgewicht
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2DTGZ-B
Availability: InStock

Markenbezeichnung:	RUYA
Modellnummer:	2DTGZ-B
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Lieferzeit:	3-4 Monate
Zahlungsbedingungen:	T/T

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

ISO 9001

Gewicht laden:

50kg

Lastgröße:

300 mm × 300 mm × 200 mm

Zinsbereich (inner):

0.001°/s~15°/s

Zinsbereich (außen):

0.001°/s~15°/s

Drehbereich des Winkels (inner):

-50°~+50°

Winkel Drehbereich (Außen):

0 ~ 360 °

Maximale Winkelbeschleunigung (innerlich):

≥ 10°/s2

Maximale Winkelbeschleunigung (außen):

≥ 10°/s2

Verpackung Informationen:

Holzkiste

Versorgungsmaterial-Fähigkeit:

≤ 3 Sätze, 3 Monate

Hervorheben:

Zwei-Achsen-Nachführ-Drehtisch

Hochpräzisions-Nachführ-Drehtisch

Zweidimensionale Bewegungsprüfungs-Nachführ-Drehtisch

Produkt-Beschreibung

2DTGZ-B Zweiachsige zweidimensionale Hochpräzisions-Bewegungstest-Tracking-Turntable

Produktübersicht

Der 2DTGZ-B Zweiachsige zweidimensionale High-Precision Motion Test Tracking Turntable verfügt über eine zweigliedrige Freiheitsstufe mit Azimut-Achse (X-Achse) und Tonhöheachse (Y-Achse),mit einem präzisen Servo-Steuerungssystem integriert, um eine außergewöhnliche zweidimensionale Bewegungsprüfungsgenauigkeit zu erreichen.

Speziell für Luft- und Raumfahrtkomponenten, optoelektronische Geräte und Trägheitsnavigationssysteme entwickelt, unterstützt dieser Plattenspieler verschiedene experimentelle Szenarien, einschließlich Zielsimulation,Swing-ScannenEs reproduziert komplexe Bewegungspfade mit Forschungsergebnissen.Erfüllung strenger Prüfungsvoraussetzungen in hochdynamischen Umgebungen und gleichzeitig Unterstützung der Entwicklung modernster Technologien und der Prüfung von Ausrüstungen.

Technische Spezifikation

Spezifikation	Wert
Lastgewicht	50 Kilo
Lastgröße	300 mm300 mm200 mm
Rotationsgenauigkeit von Doppelachsen	± 3′′
Perpendikularität der doppelten Achse	± 3′′
Schnittstelle der zwei Achsen	Ф0,5 mm Durchmesser Kugel
Positionierungsfehler der Winkelposition	Außenrahmen: ± 15′′ Innenrahmen: ± 15′′
Positionierungswiederholbarkeit der Winkelposition	± 15′′
Zinsspanne	Innenrahmen: 0,001°/s~15°/s Außenrahmen: 0,001°/s~15°/s
Winkel Drehbereich	Außenrahmen: 0~360° Innenrahmen: -50°~+50°
Genauigkeit der Rate	ω≤1°/s: 210−3 (1° Durchschnitt) 1°/s≤ω<10°/s: 210−4 (10° im Durchschnitt) ω≥10°/s: 2*10−5 (durchschnittlich 360°)
Maximale Winkelbeschleunigung	Innenrahmen: ≥ 10°/s2 Außenrahmen: ≥ 10°/s2

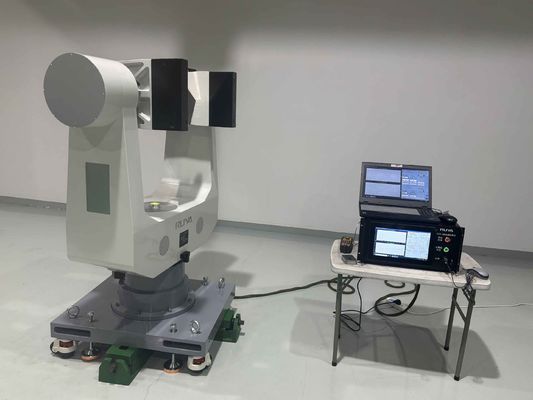

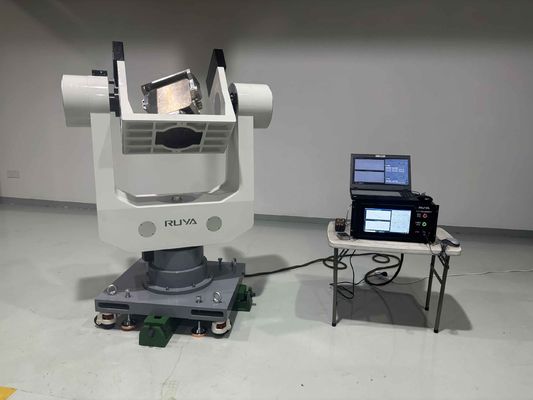

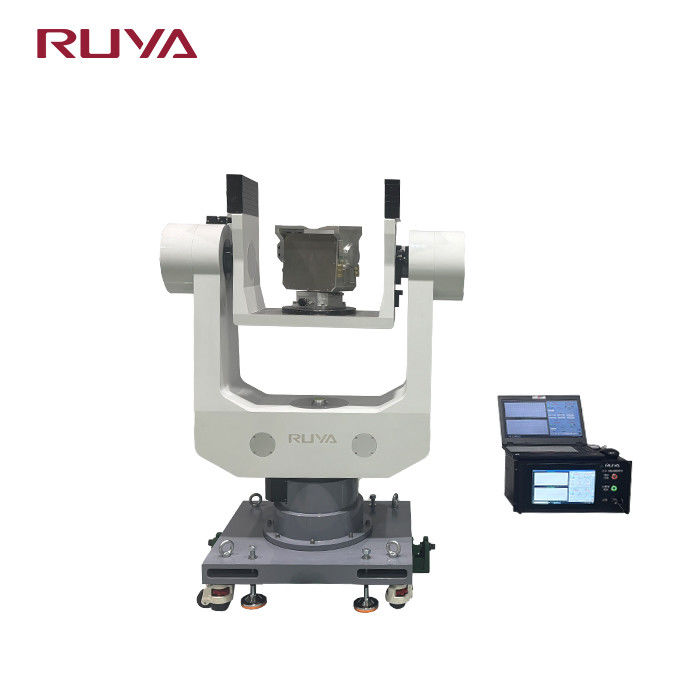

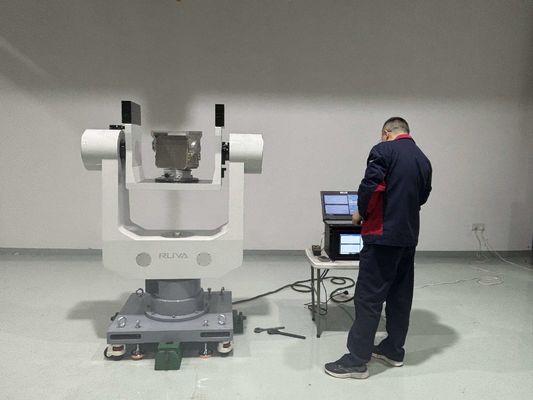

Produktbilder
