2DTGZ zweiachsiger, zweidimensionaler Hochpräzisions-Bewegungstest-Drehtisch mit 50 kg Traglast

Name: 2DTGZ zweiachsiger, zweidimensionaler Hochpräzisions-Bewegungstest-Drehtisch mit 50 kg Traglast
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2DTGZ
Availability: InStock

Markenbezeichnung:	RUYA
Modellnummer:	2DTGZ
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Lieferzeit:	3-4 Monate
Zahlungsbedingungen:	T/T

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

ISO 9001

Gewicht laden:

50kg

Lastgröße:

300 mm × 300 mm × 200 mm

Zinsbereich (inner):

0.001°/s~15°/s

Zinsbereich (außen):

0.001°/s~15°/s

Drehbereich des Winkels (inner):

-50°~+50°

Winkel Drehbereich (Außen):

0 ~ 360 °

Maximale Winkelbeschleunigung (innerlich):

≥ 10°/s2

Maximale Winkelbeschleunigung (außen):

≥ 10°/s2

Verpackung Informationen:

Holzkiste

Versorgungsmaterial-Fähigkeit:

≤ 3 Sätze, 3 Monate

Hervorheben:

Zwei-Achsen-Nachführ-Drehtisch

Hochpräzisions-Nachführ-Drehtisch

Zweidimensionale Bewegungsprüfungs-Nachführ-Drehtisch

Produkt-Beschreibung

2DTGZ Zweiachsiger zweidimensionaler hochpräziser Bewegungstest- und Tracking-Drehtisch

Produktübersicht

Der zweiachsige zweidimensionale hochpräzise Bewegungstest- und Tracking-Drehtisch 2DTGZ verfügt über ein Design mit zwei Freiheitsgraden mit Azimutachse (X-Achse) und Nickachse (Y-Achse), integriert mit einem Präzisions-Servosteuerungssystem, um eine außergewöhnliche Genauigkeit bei zweidimensionalen Bewegungstests zu erzielen.

Dieser Drehtisch wurde speziell für Komponenten der Luft- und Raumfahrt, optoelektronische Geräte und Trägheitsnavigationssysteme entwickelt und unterstützt verschiedene Versuchszenarien einschließlich Zielsimulation, Schwenkabtastung und dynamischem Tracking. Er reproduziert komplexe Bewegungstrajektorien präzise mit Leistung auf Forschungsniveau, erfüllt strenge Testanforderungen in hochdynamischen Umgebungen und unterstützt die Entwicklung von Spitzentechnologien sowie die Geräteverifikation.

Technische Daten

Spezifikation	Wert
Nutzlastgewicht	50Kg
Nutzlastabmessungen	300mm300mm200mm
Drehgenauigkeit der Doppelachse	±3″
Rechtwinkligkeit der Doppelachse	±3″
Schnittpunkt der Doppelachse	Kugel mit Ф0,5 mm Durchmesser
Positionierfehler der Winkelposition	Äußerer Rahmen: ±15″ Innerer Rahmen: ±15″
Wiederholgenauigkeit der Winkelpositionierung	±15″
Geschwindigkeitsbereich	Innerer Rahmen: 0.001°/s~15°/s Äußerer Rahmen: 0.001°/s~15°/s
Drehwinkelbereich	Äußerer Rahmen: 0~360° Innerer Rahmen: -50°~+50°
Geschwindigkeitsgenauigkeit	ω≤1°/s: 210⁻³ (1° Mittelwert) 1°/s≤ω<10°/s: 210⁻⁴ (10° Mittelwert) ω≥10°/s: 2*10⁻⁵ (360° Mittelwert)
Maximale Winkelbeschleunigung	Innerer Rahmen: ≥10°/s² Äußerer Rahmen: ≥10°/s²

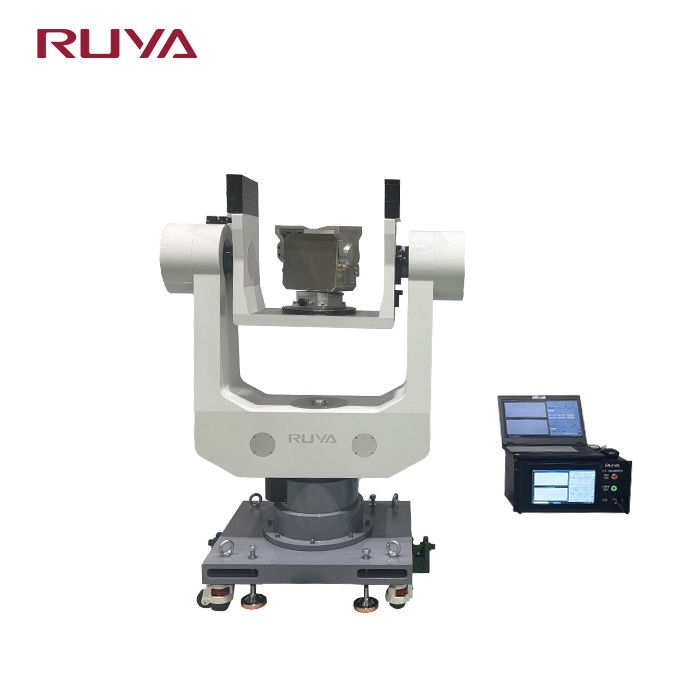

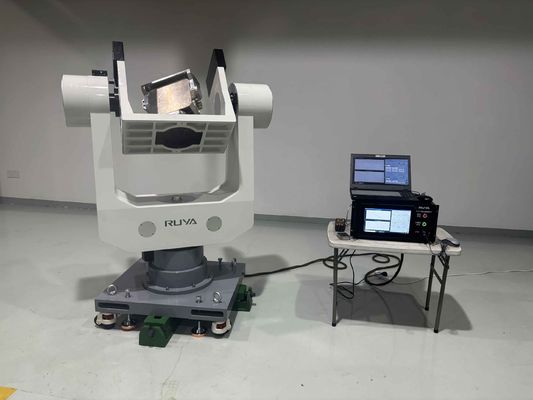

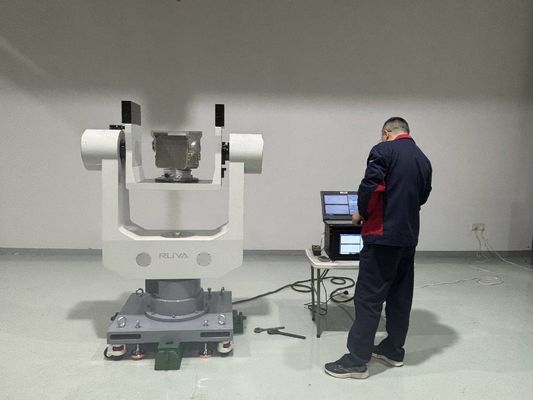

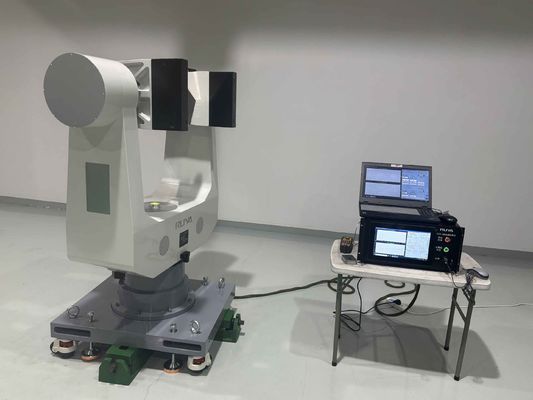

Produktbilder
