Tragbare CMM RA520 Hochpräzision 0,045mm 3D-Messarm mit Luftfahrtkohlenstofffaser

Name: Tragbare CMM RA520 Hochpräzision 0,045mm 3D-Messarm mit Luftfahrtkohlenstofffaser
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: RA520
Availability: InStock

Markenbezeichnung:	RUYA
Modellnummer:	RA520
MOQ:	1 pc
Preis:	Verhandlungsfähig
Lieferzeit:	5-10 working days
Zahlungsbedingungen:	T/T

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Place of Origin:

China

Zertifizierung:

ISO 9001

Genauigkeit:

0,045 mm

Wiederholbarkeit:

0,032 mm

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Hervorheben:

3D-Messarm tragbare cm

Tragbare

gelenkige Arm-Koordinatenmessmaschine

Produkt-Beschreibung

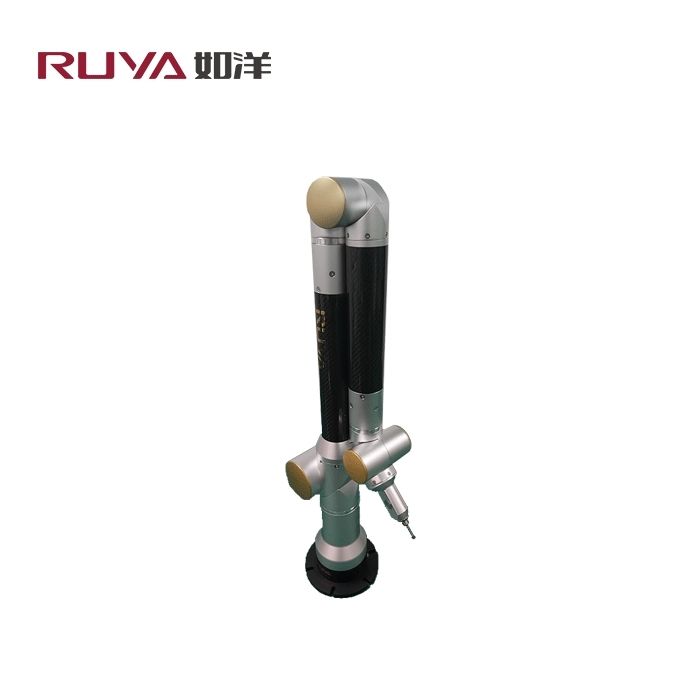

Tragbare CMM RA520 hochpräzise 3D-Messarm

Produktübersicht

Die RA520 Portable CMM ist eine Gelenkarmkoordinatenmessmaschine, die für hochpräzise 3D-Messanwendungen entwickelt wurde.Diese tragbare Lösung bietet außergewöhnliche Genauigkeit und Flexibilität für verschiedene industrielle Messbedürfnisse.

Wesentliche Merkmale

Absolute Hochpräzisions-Encoder gewährleistet die Genauigkeit und Stabilität des Instruments ohne Start-Homing erforderlich
Hochwertige leitfähige Ringe ermöglichen eine unbegrenzte Drehung in allen Gelenken
Einfache USB-Verbindung für eine einfache Computerintegration
Breiter Betriebstemperaturbereich (10°C-40°C) für einen zuverlässigen Betrieb
Luftfahrt-Rohrarm aus Kohlenstofffaser - leichtes Gewicht (nur 7 kg) mit minimalem Verformungsgrad
Standard-Gelenke, die mit der Form gefertigt werden, sorgen für eine hohe Stabilität im Betrieb
Optionales Batteriemodule ermöglicht die Messung vor Ort ohne externe Stromversorgung
Kompatibel mit der gesamten Palette von Renishaw-Sonden und mehreren Montagekomponenten
Mehrfache Montageverfahren: Stativ, Magnetstütze, U-förmige Klemmen für schnelle Messungen vor Ort

Messmöglichkeiten

Geometrische Merkmale erkennen

Messung der geometrischen Merkmale der Werkstücke
Erstellen Sie neue Merkmale durch Projektion und Schnittung bestehender geometrischer Merkmale
Schnelle Analyse räumlicher Dimensionen einschließlich Entfernungen und Winkel
Benutzerdefinierte Koordinatensysteme durch Punkte, Linien und Oberflächen
Fähigkeiten zur linearen Abmessungskennzeichnung

GD&T Geometrische Toleranzdetektion

Die Messsoftware bietet umfassende GD&T-Tools zur Bewertung von Form- und Positionstoleranzen, einschließlich Vertikalität, Parallelität, Flachheit, Zylinderform, Koaxialität, Neigung,und Position.

3D-Modellvergleich

Software-Kompatibilität mit mehreren 3D-Datenformaten und Koordinaten-Ausrichtungsmethoden. Vergleicht automatisch gemessene geometrische Merkmale und Oberflächenpunktdaten mit theoretischen Werten auf 3D-Modellen,Bereitstellung umfassender Fehleranalyse-Grafikberichte.

Berichterstattung über Prüfungen

Schnelle Ausgabe von Testberichten in PDF-, Excel- und MHT-Formaten. Leistungsstarke Berichtsanpassungsfunktionen mit bequemer, schneller Ausgabe mit umfassender Dokumentation.

Anwendungsbereiche

Automobil-Produktionslinien, Luft- und Raumfahrt, Schiffbau, Inspektionsanlagen, Formenherstellung und verschiedene industrielle Messanwendungen.

Produktspezifikationen

Modell	Raummäßiger Messbereich	Fehler bei der Anzeige der Raumlänge	Ein-Achsen-Koordinatenmesskonsistenz
RA515	1.5m	0.035 mm	0.025 mm
RA520	2.0m	0.045 mm	0.032 mm
RA525	2.5m	0.060 mm	0.035 mm
RA530	3.0m	0.080 mm	0.056 mm
RA535	3.5m	0.100mm	0.071 mm

Zusätzliches Zubehör
