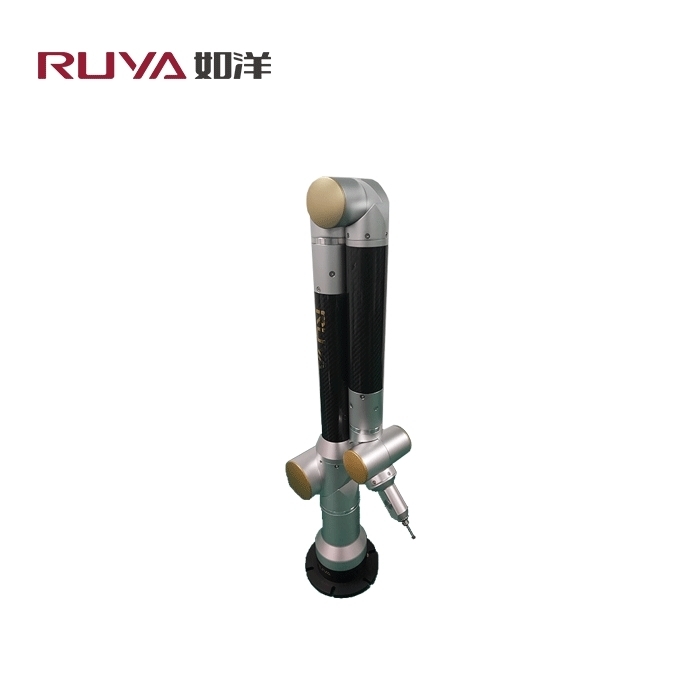

Tragbare CMM RA520 Hochpräzision 3D-Messarm Gelenkarm Koordinatenmessmaschine

Name: Tragbare CMM RA520 Hochpräzision 3D-Messarm Gelenkarm Koordinatenmessmaschine
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: RA520
Availability: InStock

Markenbezeichnung:	RUYA
Modellnummer:	RA520
MOQ:	1 pc
Preis:	Verhandlungsfähig
Lieferzeit:	5-10 working days
Zahlungsbedingungen:	T/T

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Place of Origin:

China

Zertifizierung:

ISO 9001

Accuracy:

0.045mm

Repeatability:

0.032mm

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Produkt-Beschreibung

Tragbares KMG RA520 Hochpräzises 3D-Messarm-Gelenkarm-Koordinatenmessgerät

Produktbeschreibung

Seine Hauptmerkmale sind:

1. Ein absoluter hochpräziser Encoder wird verwendet, um die Genauigkeit und Stabilität des Instruments zu gewährleisten, und es ist kein Suchen nach Änderungen beim Starten erforderlich;

2. Durch die Verwendung von leitfähigen Schleifringen in Militärqualität können sich alle Gelenke unendlich drehen;

3. Die Online-Nutzung ist einfach und bequem, einfach über ein USB-Kabel mit dem Computer verbinden;

4. Großer Arbeitstemperaturbereich, kann zuverlässig bei einer Umgebungstemperatur von 10 °C bis 40 °C verwendet werden;

Armkörper aus Luftfahrt-Kohlefaserrohr, geringes Gewicht und geringe Verformung, erfüllt die Messanforderungen jederzeit und überall (Gewicht nur 7 kg);6. Die durch Formöffnung hergestellten Standardgelenke machen den Arbeitsprozess hochstabil;
Es kann mit einem Batteriemodul ausgestattet werden, um Messungen vor Ort ohne Stromversorgung durchzuführen, um Datenverluste durch plötzlichen Stromausfall zu vermeiden;
Eine Vielzahl von Montagekomponenten und eine vollständige Palette von Renishaw-Tastern sind für einen einfachen Austausch verfügbar;
Mit einer Vielzahl von Installationsmethoden; Stativ, Magnetfuß (Magnethalter) und U-förmige Klammern usw. können schnelle Messungen vor Ort realisiert werden;

Geometrische Feature-Erkennung

1. Messen Sie die geometrischen Features am Werkstück. Und durch Projektion und Schnitt werden vorhandene geometrische Features angepasst, um neue Features zu generieren.

2. Analysieren Sie schnell räumliche Abmessungen wie Abstände und Winkel zwischen geometrischen Features.

3. Das Koordinatensystem kann über Punkte, Linien und Oberflächen angepasst und lineare Abmessungen können markiert werden.

GD&T-Geometrietoleranzprüfung

Die Messsoftware bietet GD&T-Tools zur Bewertung der Form- und Lagetoleranzen geometrischer Features. Zum Beispiel Vertikalität, Parallelität, Ebenheit, Zylindrizität, Koaxialität, Neigung, Position usw.

Vergleich zwischen 3D-Modell und realem Objekt

Die Software ist mit mehreren 3D-Datenformaten kompatibel und bietet mehrere Koordinatenausrichtungsmethoden. Sie kann gemessene geometrische Features und Oberflächendatenpunkte automatisch mit theoretischen Werten auf dem dreidimensionalen Modell vergleichen und grafische Fehleranalysen bereitstellen.

Testbericht

Testberichte in den Formaten PDF, Excel und mht können schnell ausgegeben werden.

Die Funktion zur Anpassung des Inspektionsberichts ist leistungsstark, und der Ausgabebereich ist bequem und schnell, mit Bildern und Texten.

Anwendungsbereiche:Einsatz in der Automobilproduktionslinie, Luft- und Raumfahrt, Schiffbau, Herstellung von Prüfvorrichtungen, Formenbau usw.

Produktparameter

RA5-Serienspezifikation
Modell	Räumlicher Messbereich/m	Raumlängenanzeigefehler/mm	Einachsige Koordinatenmesskonsistenz/mm
RA515	1,5 m	0,035 mm	0,025 mm
RA520	2,0 m	0,045 mm	0,032 mm
RA525	2,5 m	0,060 mm	0,035 mm
RA530	3,0 m	0,080 mm	0,056 mm
RA535	3,5 m	0,100 mm	0,071 mm

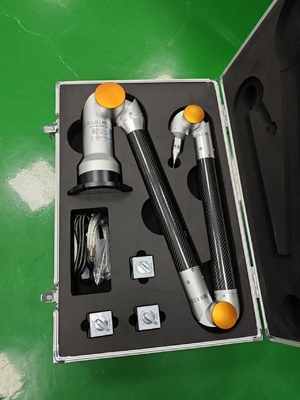

Optionales Zubehör:

Tragbare CMM RA520 Hochpräzision 3D-Messarm Gelenkarm Koordinatenmessmaschine 1

Tragbare CMM RA520 Hochpräzision 3D-Messarm Gelenkarm Koordinatenmessmaschine 2

Tragbare CMM RA520 Hochpräzision 3D-Messarm Gelenkarm Koordinatenmessmaschine 3

Tragbare CMM RA520 Hochpräzision 3D-Messarm Gelenkarm Koordinatenmessmaschine 4

Tragbare CMM RA520 Hochpräzision 3D-Messarm Gelenkarm Koordinatenmessmaschine 5

Tragbare CMM RA520 Hochpräzision 3D-Messarm Gelenkarm Koordinatenmessmaschine 6

Tragbare CMM RA520 Hochpräzision 3D-Messarm Gelenkarm Koordinatenmessmaschine 7

Tragbare CMM RA520 Hochpräzision 3D-Messarm Gelenkarm Koordinatenmessmaschine 8
