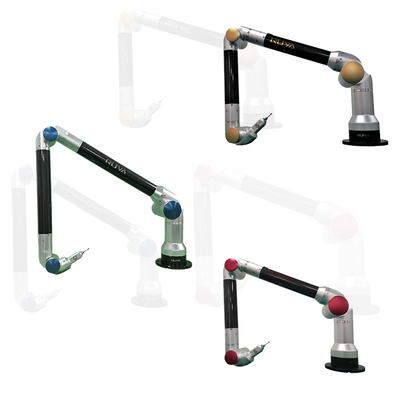

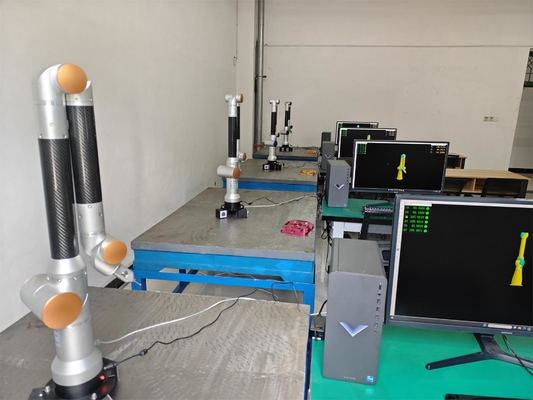

Hochpräzises, tragbares KMG RA535 3D-Messarm, Gelenkarm-Koordinatenmessgerät

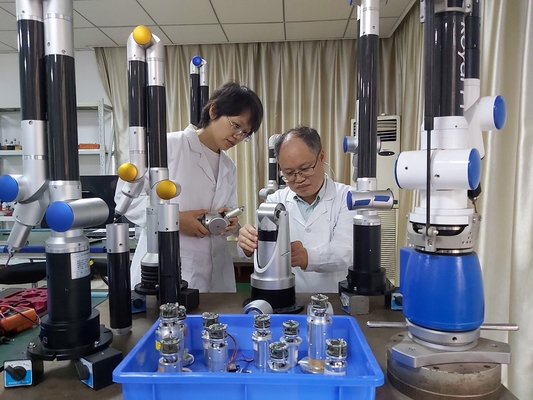

Produktbeschreibung

RA5 SERIE KMG Tragbarer Messarmwird hauptsächlich in der Präzisionsmessung von Automobilproduktionslinien, Flugzeugwartungsfabriken, Schiffswerften, Lokomotivfabriken, Lokomotivfabriken, Formenbauwerkstätten usw. eingesetzt.

Genauigkeit der Messung (in Übereinstimmung mit der allgemeinen internationalen Norm Koordinaten B89.4.22-2004):

(1) Einzelpunkt-Wiederholbarkeitstestmethode: Der Standardtaster wird in der Nestkonusrichtung aus mehreren Einzelpunktdaten platziert, die von der Software gesammelt werden, um die Punkt-zu-Standardabweichung und den Konus jedes Punkts (Einzelpunkt) zu berechnen, die durchschnittliche Standardabweichung des Zentrums. Diese Methode wird verwendet, um die Wiederholbarkeit von Test- und Messgeräten zu testen.

(2) Räumliche Präzisionslängenmessmethoden: Der Messbereich, gemessen mit einer Standardlänge des Tests, viele Male den Wert der Länge des Standardgeräts, die Messergebnisse mit der theoretischen Wert der Standardabweichung zwischen den Geräten als die Standardabweichung. Wenn 95% der Messergebnisse innerhalb der Genauigkeit der Kalibrierung liegen, die Standardabweichung von ± 2σ Konfidenzniveau erfüllen, diese Methode als allgemeine Qualitätsmesssystem-Genauigkeitskriterien

Geometrische Feature-Erkennung

1. Messen Sie die geometrischen Merkmale am Werkstück. Und durch Projektion und Schnitt werden vorhandene geometrische Merkmale angepasst, um neue Merkmale zu generieren.

2. Analysieren Sie schnell räumliche Abmessungen wie Abstände und Winkel zwischen geometrischen Merkmalen.

3. Das Koordinatensystem kann über Punkte, Linien und Oberflächen angepasst werden, und lineare Abmessungen können markiert werden.

GD&T geometrische Toleranzprüfung

Die Messsoftware bietet GD&T-Tools zur Bewertung der Form- und Positionstoleranzen geometrischer Merkmale. Zum Beispiel Vertikalität, Parallelität, Ebenheit, Zylindrizität, Koaxialität, Neigung, Position usw.

Vergleich zwischen 3D-Modell und realem Objekt

Die Software ist mit mehreren 3D-Datenformaten kompatibel und bietet mehrere Koordinatenausrichtungsmethoden. Sie kann gemessene geometrische Merkmale und Oberflächenpunktdaten automatisch mit theoretischen Werten auf dem dreidimensionalen Modell vergleichen und grafische Fehleranalysen bereitstellen.

Testbericht

Testberichte in den Formaten PDF, Excel und MHT können schnell ausgegeben werden.

Die Funktion zur Anpassung des Inspektionsberichts ist leistungsstark, und der Ausgabebereich ist bequem und schnell, mit Bildern und Texten.

Anwendungsbereiche:wird in Automobilproduktionslinien, der Luft- und Raumfahrt, dem Schiffbau, der Herstellung von Prüfvorrichtungen, dem Formenbau usw. verwendet.

Produktparameter

Optionales Zubehör:
