Dynamischer 3-Achsen-Simulationsdrehplaner Hochleistungs-Flugbewegungssimulator HWIL-Test und -Evaluierung mit 35 kg Höchstlast

Markenbezeichnung:	RUYA
Modellnummer:	/
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Lieferzeit:	4-6 Monate
Zahlungsbedingungen:	T/T

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

ISO 9001

Maximale Belastung:

35 kg (inkl. Montagevorrichtung)

Abmessungen laden:

400 mm × 400 mm × 450 mm

Dreiachsiger Schnittpunkt:

± 0,3 mm

Dreiachsige Rechtwinkligkeit:

±18″

Genauigkeit der Montagefläche:

≤ ± 2′′

Positionierung der Oberflächengenauigkeit:

≤ ± 2′′

Leitfähigkeits-Schleifringe:

nicht weniger als 80 Ringe

Gewicht:

Ungefähr 3000 kg

Verpackung Informationen:

Holzkiste

Versorgungsmaterial-Fähigkeit:

≤3 Sätze, 6 Monate

Hervorheben:

3-Achsen-Flugbewegungssimulator

Bewertungs-Flugbewegungssimulator

Dynamischer 3-Achsen-Simulationstisch

Produkt-Beschreibung

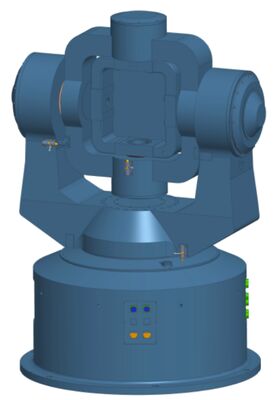

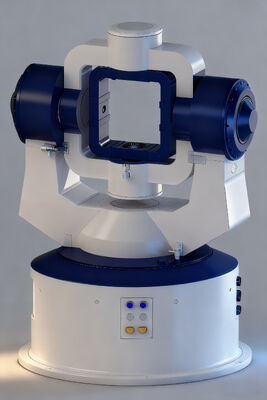

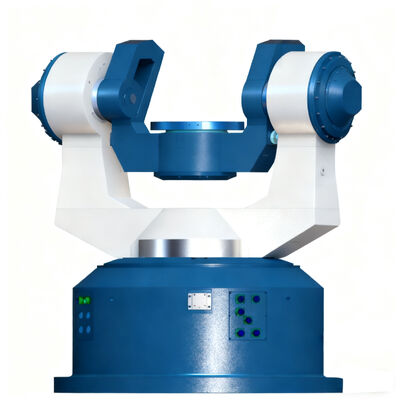

Dynamischer 3-Achsen-Simulationsdrehtisch Hochleistungs-HWIL-Test- und Evaluierungs-Flugbewegungssimulator

Der dreiachsige Simulationsdrehtisch besteht aus zwei Hauptteilen: dem mechanischen Drehtischkörper und dem Mess- und Steuerungssystem. Der Plattenspieler verfügt über eine UOO- oder UUT-Struktur, ein präzises mechanisches Achsensystem und eine hochsteife Plattformstruktur. Es verfügt über Simulations-, Positions-, Geschwindigkeits- und Schwenkfunktionen und kann die dreidimensionale Bewegung einer Last simulieren. Es wird in bodengestützten semiphysikalischen Simulationssystemen verwendet, um eine nahezu realistische Bewegungsumgebung für Lasten wie Trägheitsnavigationssysteme bereitzustellen. Es kann auch einachsige, zweiachsige oder dreiachsige Positionierungs- und Geschwindigkeitsreferenzen für die zu prüfende Last bereitstellen und wird zum Testen und Experimentieren von Trägheitskomponenten, Baugruppen und Trägheitsnavigationssystemen verwendet.

Technische Spezifikationen

Maximale Belastung: 35 kg (inkl. Montagevorrichtung)
Ladeabmessungen: 400 mm × 400 mm × 450 mm
Dreiachsiger Schnittpunkt: ±0,3 mm
Rechtwinkligkeit der drei Achsen: ±18″
Genauigkeit der Montagefläche: ≤±2″; Genauigkeit der Positionierungsoberfläche: ≤±2″
Magnetische Streuung an der Montagefläche: ≤0,1 mT (10 mm zur Montagefläche)
Leitfähige Schleifringe: Der Benutzerkanal sollte mindestens 80 Ringe haben
Ungefähre Abmessungen der Maschinenplattform: Länge 1600 × Breite 1450 × Höhe 2200 mm
Gewicht: ca. 3000 kg

Wichtigste Leistungsindikatoren

Leistungsspezifikationen für dreiachsige Simulationsdrehtische

	Dreiachsiger Simulationsdrehtisch
	Rollen(innere Achse)	Tonhöhe(Mittelachse)	Gier (äußere Achse)
Drehwinkel Reichweite	360° durchgehend	360° durchgehend	360° durchgehend
Maximaler WinkelRate	400 º/s	400 º/s	300 º/s
Maximale Winkelbeschleunigung	4000º/s²	2500º/s²	3000 º/s²
Minimumstabil Rate	0,003 º/s	0,003 º/s	0,003 º/s
Winkelpositionsgenauigkeit	±10,8″	±10,8″	±10,8″
Frequenzgangindex Doppelte Zehn, 0,5°	12Hz	10Hz	10Hz
Frequenzgangindex Doppelte Zehn, 0,5°	Zeitbereichsverhalten eines Schrittsignals (Amplitude 1°): Überschwinger ≤ 25 %, Oszillationmal ≤ 1
