| Markenbezeichnung: | RUYA |
| Modellnummer: | / |
| MOQ: | 1 Satz |
| Preis: | Verhandlungsfähig |
| Lieferzeit: | 4-6 Monate |
| Zahlungsbedingungen: | T/T |

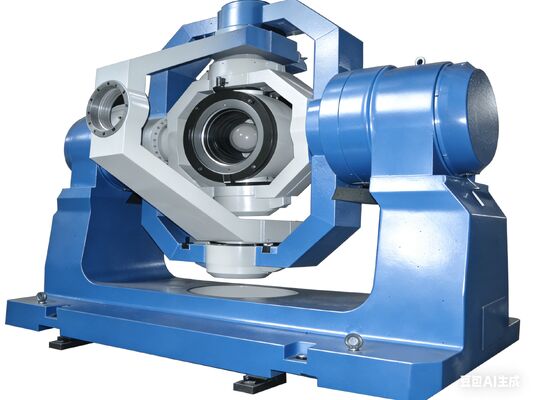

Dieser leistungsstarke HWIL-Flugbewegungssimulator für Test- und Evaluierungsflüge verfügt über einen Fünf-Achsen-Simulationsdrehtisch, der verschiedene Flugzeughaltungen in Arbeitsumgebungen genau nachbildet.Es reproduziert realistische mechanische Eigenschaften während des tatsächlichen Fluges und wird hauptsächlich für Raum Haltung Simulation Bewegungsexperimente von Trägheitskomponenten verwendet.
Das System bietet eine hohe dynamische Reaktionsfähigkeit, eine große Lastkapazität und umfassende Funktionen, einschließlich Position, Geschwindigkeit, Sinusschwingungen und Fünf-Achsen-Verbindungssimulation.Es ist ideal für halbphysikalische Simulationsversuche von optoelektronischen Systemen in der Luft..
Die mechanische Konfiguration besteht aus zwei Hauptkomponenten:
Jede Achse bietet Position, Geschwindigkeit, Schwung und Simulationsfunktionen und schafft eine umfassende simulierte Bewegungsumgebung für Flugzeuge, Suchmaschinen und Zielsimulatoren.
|
|
Dreiachsige Flugwellenanlage |
Zweiachsige Ziellinie-Sichtrichtung |
||||||
|
Rollen |
YIch weiß nicht. |
Schwingung |
Azimuth |
Schwingung |
||||
|
Drehwinkel Bereich |
kontinuierlich |
± 65o |
± 65o |
± 60o |
± 60o |
|||
|
Dreiachsig undzweigliedrig-Achse rElastifizierungBewegungBereich |
Mit installiertem Zielsimulator wird die relative Grenze des Schrägrahmens der drei AchsenDrehtellerund dieSchlagkraft Rahmen derzweigliedrig-AchseDrehtellerist ≥ 40o, die Zielsimulatorblende φ300 mm und das vordere Ende ist 600 mm von der Mitte des Drehplattes entfernt; die AzimutbewegungDreh- und SchaltmaschineWinkelbereich derzweigliedrig-AchseDrehteller ist ± 40o. |
|||||||
|
MindestwinkelZinssatz |
0.001 o/s |
0.001 o/s |
0.001 o/s |
0.001 o/s |
0.001 o/s |
|||
|
HöchstwinkelZinssatz |
400 o/s |
300 o/s |
300 o/s |
50 o/s |
50 o/s |
|||
|
Höchstwinkelbeschleunigung |
4000o/s2 |
3000o/s2 |
2000 o/s2 |
450 o/s2 |
450 o/s2 |
|||
|
Positionsgenauigkeit |
± 15′′ |
± 15′′ |
± 15′′ |
± 15′′ |
± 15′′ |
|||
|
Wiederholbarkeit der Position |
7.2′′ |
7.2′′ |
7.2′′ |
7.2′′ |
7.2′′ |
|||
|
Positionsauflösung |
3.6′′ |
3.6′′ |
3.6′′ |
3.6′′ |
3.6′′ |
|||
|
EineGenauigkeit der Ungularrate |
ω≤10 o/s:0.1 o/s ω≥10 o/s:0.1 o/s |
|||||||
|
EineRübenZinssatzStabilität |
ω≤1 o/s: 2 × 10-2 ω>1 o/s: 5 × 10-3 |
|||||||
|
Frequenzreaktionsindex
|
12 Hz |
8 Hz |
8 Hz |
4 Hz |
4 Hz |
|||
|
Double 10, Amplitude berechnet anhand der maximalen Winkelbeschleunigung, Spitzenwert 1°. |
||||||||
