| Markenbezeichnung: | RUYA |
| Modellnummer: | / |
| MOQ: | 1 Satz |
| Preis: | Verhandlungsfähig |
| Lieferzeit: | 4-6 Monate |
| Zahlungsbedingungen: | T/T |

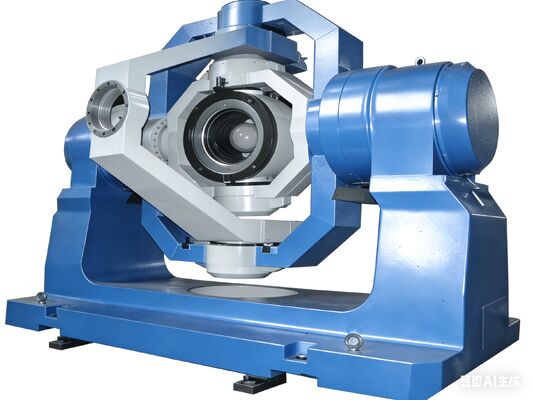

Hochpräzisions-Dynamischer 5-Achsen-Simulations-Turntable Hochleistungs-HWIL-Flugbewegungssimulator
Ein Fünf-Achsen-Simulationsdrehtisch kann verschiedene Einstellungen eines Luftfahrzeugs in seiner Arbeitsumgebung simulieren und die relevanten mechanischen Eigenschaften während des tatsächlichen Fluges realistisch wiedergeben.Es wird hauptsächlich für Raum Haltung Simulation Bewegungsexperimente von Trägheitskomponenten verwendet, mit hohen dynamischen Reaktionsfähigkeiten, großen Belastungen, Positionen, Geschwindigkeiten, Sinus-Oszillationen und Fünf-Achsen-Verbindungs-Simulationsfunktionen.Es kann für halbphysikalische Simulationsversuche von optoelektronischen Systemen in der Luft verwendet werden..
Seine mechanische Struktur umfasst hauptsächlich eine dreiachsige Drehscheibe, die die Haltungsbewegung eines Flugzeugs simuliert, und eine zweiachsige Drehscheibe, die die relative Bewegung eines Ziels simuliert.Jede Achse hat eine Position, Geschwindigkeit, Schwung und Simulationsfunktionen, die eine simulierte Bewegung Umgebung für Lasten wie Flugzeuge, Suchmaschinen und Zielsimulatoren bieten.Die dreiachsige Drehscheibe verwendet eine O-U-T-Struktur, um die drei Drehfreiheitsgrade eines Flugzeugs zu simulierenDer zweiachsige Drehteller verwendet eine O-U-Struktur, um die beiden Freiheitsgrade der Drehung zu realisieren: Azimut und Schwung,Simulation der relativen Bewegung (Spitch- und Zielliniewinkel) zwischen dem Luftfahrzeug und dem Ziel .
1.Höchstlast: DreiachsigUmdrehenTabelle: ≥35Weigerung(einschließlich der Befestigungseinrichtung);Zweifach-AchseUmdrehenTabelle:≥ 80kg (einschließlich der Befestigungseinrichtung);
2.BelastungAbmessungen:DreiachsigeUmdrehenTabelle: ≥φ300 mm×600 mm;Zweifach-AchseUmdrehenTabelle:≥ φ300 mm×400 mm;
3.Schnittpunkt zwischen drei Achsen und zwei Achsen: Kugel mit einem Radius von ≤ 1 mm;
4.Dreieckigkeit zwischen den Achsen: ±10′′;
5.Ein Fehler bei der Drehung des Neigungswinkels: ±10′′;
6.Die ungefähren Abmessungen derMechanische Drehtellersind: Länge5000× Breite 2500 × Höhe 3600mm;
7.Gewicht: ca. 15.000 kg.
Hauptergebnisindikatoren
|
|
Dreiachsige Flugwellenanlage |
Zweiachsige Ziellinie-Sichtrichtung |
||||||
|
Rollen |
YIch weiß nicht. |
Schwingung |
Azimuth |
Schwingung |
||||
|
Drehwinkel Bereich |
kontinuierlich |
± 65o |
± 65o |
± 60o |
± 60o |
|||
|
Dreiachsig undzweigliedrig-Achse rElastifizierungBewegungBereich |
Mit installiertem Zielsimulator wird die relative Grenze des Höhenrahmens der drei AchsenDrehtellerund dieSchlagkraft Rahmen derzweigliedrig-AchseDrehtellerist ≥ 40o, die Zielsimulatoröffnung φ300 mm und das vordere Ende 600 mm von der Mitte des Drehplattes entfernt; die AzimutbewegungDreh- und SchaltmaschineWinkelbereich derzweigliedrig-AchseDrehteller ist ± 40o. |
|||||||
|
MindestwinkelZinssatz |
0.001 o/s |
0.001 o/s |
0.001 o/s |
0.001 o/s |
0.001 o/s |
|||
|
HöchstwinkelZinssatz |
400 o/s |
300 o/s |
300 o/s |
50 o/s |
50 o/s |
|||
|
Höchstwinkelbeschleunigung |
4000o/s2 |
3000o/s2 |
2000 o/s2 |
450 o/s2 |
450 o/s2 |
|||
|
Positionsgenauigkeit |
± 15′′ |
± 15′′ |
± 15′′ |
± 15′′ |
± 15′′ |
|||
|
Wiederholbarkeit der Position |
7.2′′ |
7.2′′ |
7.2′′ |
7.2′′ |
7.2′′ |
|||
|
Positionsauflösung |
3.6′′ |
3.6′′ |
3.6′′ |
3.6′′ |
3.6′′ |
|||
|
EineGenauigkeit der Ungularrate |
ω≤10 o/s:0.1 o/s ω≥10 o/s:0.1 o/s |
|||||||
|
EineRübenZinssatzStabilität |
ω≤1 o/s: 2 × 10-2 ω>1 o/s: 5 × 10-3 |
|||||||
|
Frequenzreaktionsindex
|
12 Hz |
8 Hz |
8 Hz |
4 Hz |
4 Hz |
|||
|
Double 10, Amplitude berechnet anhand der maximalen Winkelbeschleunigung, Spitzenwert 1°. |
||||||||
![]()
![]()
